Панели распределительные ЩО70

Панели ЩО70 предназначены для комплектования трансформаторных подстанций и распределительных устройств напряжением 0,4 кВ частотой 50 Гц в сетях с глухозаземленной нейтралью.

Конструктивно щиты предназначены для одностороннего обслуживания.

Ошиновка имеет электродинамическую стойкость к токам короткого замыкания и составляет:

• 30 кА для щитов, предназначенных для комплектования распределительных устройств мощностью до 630 кВА;
• 50 кА для щитов, предназначенных для комплектования распределительных устройств мощностью свыше 630 кВА.

В зависимости от конструктивного исполнения ЩО70 изготавливаются следующих типов:

• линейные панели;
• вводные панели;
• секционные панели;
• вводно-линейные панели;
• вводно-секционные панели;
• панель с аппаратурой АВР;
• панели диспетчерского управления уличным освещением;
• торцевая панель;
• щиток учета.

ЩО-70 комплектуются следующей низковольтной аппаратурой по ТНПА:

• разъединители (100, 250, 400, 600, 1000, 1600, 2000 А; 380 В);
• рубильники (1000 А; 380 В);
• выключатели автоматические (600, 1000, 1600, 2000 А; 380 В);
• предохранители (100,250, 400, 600 А; 380 В);
• трансформаторы тока (100, 200, 600, 1000, 1500, 2000 А; 380 В);
• амперметры (100, 200, 400, 600, 1000 А; 380 В);
• вольтметры (250 В).

Для обеспечения непрерывности и восстановления питания потребителей панели комплектуются блоками автоматического ввода резерва, позволяющими производить управление выключателями (ввода и секционным) как в ручном, так и в автоматическом режиме. При применении автоматических выключателей в стационарном исполнении размещение блока АВР следует предусматривать в отдельном ящике или в свободной секции распределительного шкафа. Алгоритм работы имеет следующие варианты:

• АВР 2.0 - два ввода без секционного выключателя;
• АВР 3.0 - два ввода с резервным источником питания без секционного выключателя;
• АВР 2.1 - два ввода с секционным выключателем;
• АВР 3.1 - два ввода с резервным источником питания с секционным выключателем.

Конструкционные особенности ЩО-70

а) во вводных секционных панелях с автоматическими выключателями при включении (или отключении) аппаратов должна включаться сигнальная лампа: ВКЛ - зеленый цвет, ОТКЛ - красный цвет;

б) конструкция панелей должна предусматривать возможность сборки в секции без проведения подгоночных работ;

в) шины в панелях (исключая контактные поверхности) должны быть окрашены в следующие цвета:

• желтый - фаза А;
• зеленый - фаза В;
• красный - фаза С;
• допускается покрытие шин не по всей длине, а только полосами, видимыми со стороны фасада панели;

г) шины должны быть расположены следующим образом:

• левая - фаза А;
• средняя - фаза В;
• правая - фаза С;

д) взаимное расположение сборных шин в панелях должно быть следующим:

• фаза А - дальняя от фасада;
• фаза В - средняя;
• фаза С - ближняя к фасаду.

Собранные в щит панели объединяются сборными шинами. При двухрядном расположении щиты комплектуются шинным мостом.
Высота всех панелей 2200 мм, глубина 600 мм, ширина по фасаду:

• Секционных с рубильниками 300 мм;
• Вводно-секционных 1000 мм;
• Остальных 800 мм.

Степень защиты IP20 со стороны фасада, IP00 сверху и сзади.
Электродинамическая стойкость 30 кА (ЩО70-1) и 50 кА (ЩО70-2).

Основные технические характеристики шкафов ЩО-70

Габаритные размеры

Типы исполнения щитов ЩО-70

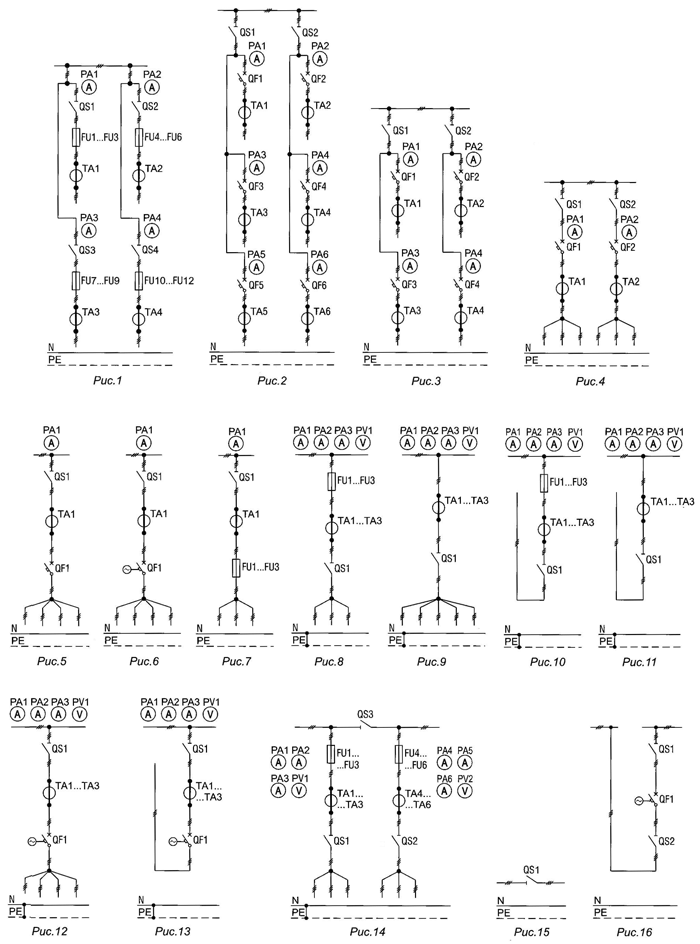

Схемы электрические принципиальные панелей распределительных ЩО-70
