Пункты распределительные ПР11 предназначены для распределения электрической энергии, защиты установок напряжением 380В переменного тока частотой 50 Гц во время перегрузок и коротких замыканий, а также нечастых включений и отключений электрических цепей и пусков асинхронных двигателей.
Все пункты соответствуют требованиям технических условий ТУ BY 193269486.001-2019.
| Структура условного обозначения распределительных пунктов ПР11 | |
|---|---|
| ПР11 — X . XXX — XXXX УЗ | Пункт распределительный ПР11 |
| ПР11 — Х . ХХХ — ХХХХ У3 | Конструктивное исполнение пункта по способу установки: 1 – встраиваемый в нишу стены (утопленное исполнение); 3 – устанавливаемый на стене (навесное исполнение); 7 – устанавливаемый на полу (напольное исполнение); |
| ПР11 — Х . ХХХ — ХХХХ У3 | Номер схемы пункта |
| ПР11 — Х . ХХХ — ХХХХ У3 | Степень защиты пункта по ГОСТ 14254 |
| ПР11 — Х . ХХХ — ХХХХ У3 | Вид климатического исполнения по ГОСТ 15150 |
| № | Наименование параметра | Значение параметра |
|---|---|---|
| 1 | Номинальное напряжение, В | 400 |
| 2 | Номинальный ток аппаратов ввода, А | 100; 250; 400; 630 |
| 3 | Номинальный ток распределительных аппаратов, А | 10…250 |
| 4 | Электродинамическая стойкость, кА:
— при номинальном токе пункта до 100 А; |
10 |
| 5 | Номинальный режим работы | продолжительный |
| 6 | Конструктивное исполнение по способу установки | утопленное; навесное; напольное |
| 7 | Степень защиты по ГОСТ 14254 | IP21; IP44 |
| 8 | Вид климатического исполнения по ГОСТ 15150 | УЗ |
| Номинальные токи аппаратов снижаются на 10 % в пунктах со степенью защиты IP21 и на 20 % в пунктах со степенью защиты IP44. | ||
| Степень защиты по ГОСТ 14254 со стороны дна для пунктов напольного исполнения – IP00. | ||

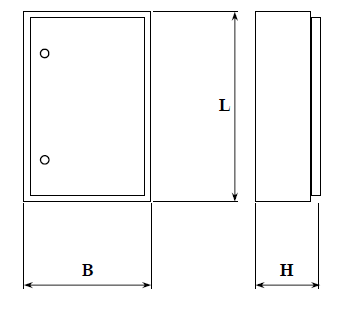

| Распределительный пункт навесного и напольного исполнений |
 |

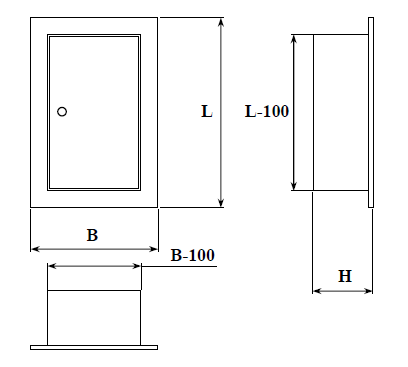

| Распределительный пункт утопленного исполнения |
 |
| Тип пункта(номер схемы) | Ном. ток, А | Тип вводного выключателя | Кол-во фидерных выключателей, шт | Тип фидерных выключателей | Габариты, мм | ||||
|---|---|---|---|---|---|---|---|---|---|
| Навесное | Утопленное | Напольное | L | B | H | ||||
| 001 | 001 | — | 100 | АЕ2056; ВА57-31 |
4 | ВА57-31; ВА57-35; АЕ2046; АЕ2056; АЕ2044 |
400 (500) |
750 (750) |
200 (185) |
| 002 | 002 | — | 100 | — | 4 | ||||
| 003 | 003 | — | 200 | ВА57-35 | 6 | 650 (700) |
750 (750) |
200 (185) |
|
| 004 | 004 | — | 200 | — | 8 | ||||
| 005 | 005 | — | 200 | ВА57-35 | 10 | 800 (900) |
750 (750) |
200 (185) |
|
| 006 | 006 | — | 200 | — | 12 | ||||
| 007 | 007 | — | 200 | ВА57-35 | 12 | 1000 (1100) |
800 (750) |
200 (185) |
|
| 008 | 008 | — | 200 | — | 14 | ||||
| 009 | 009 | — | 400; 630; |
ВА57-39 | 12 | 1200 (1300) |
800 (850) |
200 (185) |
|
| 010 | 010 | — | 400; 630; |
— | 14 | ||||
| — | — | 011 | 400; 630; |
ВА57-39 | 14 | 1700 | 700 | 325 | |
| — | — | 012 | 400; 630; |
— | 14 | ||||
| 013 | 013 | — | 200 | ВА51-35 | до 48 модулей |
650 (700) |
750 (750) |
200 (185) |
|
| 014 | 014 | — | 200 | — | до 60 модулей |
||||
| В таблице указано максимальное количество трехполюсных автоматических выключателей, устанавливаемых в пункте. Трехполюсные и однополюсные выключатели могут устанавливаться в различных сочетаниях, при этом необходимо учитывать, что на месте одного трехполюсного допускается установить три однополюсных. |
|||||||||
| В графе «Габариты» таблицы указаны размеры распределительных пунктов навесного исполнения, а в скобках – пунктов утопленного исполнения. | |||||||||
| В пункты могут встраиваться счетчики электрической энергии,трансформаторы тока, типы номинальные токи которых указываются в проектной документации. | |||||||||
