Щитки модульные ЩОМ, ЩОУ

• Соответствуют требованиям ТУ BY 193269486.001-2019.
• Климатическое исполнение — У3 по ГОСТ 15150.
• Используются в осветительных и силовых сетях переменного тока напряжением 380/220 В, частотой 50 Гц, с системами заземления TN-S и TN-C-S по ГОСТ 30331.3.

Описание

Щитки модульные ЩОМ и ЩОУ устанавливаются как в жилых домах, так и в зданиях другого назначения: офисных помещениях, на предприятиях, в учреждениях торговли, общепита и других зданиях общественного пользования. Среди важнейших функций распределительных щитков этих моделей можно выделить следующие:

1. Прием и распределение электроэнергии. Важнейшая функция, позволяющая обеспечить стабильное питание всех элементов системы, безопасность ее работы, оптимизировать расходы на электроэнергию.
2. Защита системы от токов короткого замыкания и перегрузок. Это позволит избежать поломок оборудования и электроприборов, подключенных к сети.
3. Защита от токов утечки. Электрооборудование, проведенное в местах с не самыми благоприятными условиями для этого (к примеру, при повышенной влажности), более уязвимо, так как в таких ситуациях быстрее разрушается изоляция. Функция защиты от токов утечки позволяет щиткам ЩОМ и ЩОУ свести к минимуму риски возникновения ситуаций, опасных и для целостности системы, и для жизни и здоровья людей.
4. Оперативные включения/отключения электроцепей — как в рабочем, так и в аварийном режиме.
5. Учет электроэнергии.

Модульный щиток ЩОМ: особенности

Модульный щиток ЩОМ собирается на основе стандартного корпуса. Такие щитки отличаются небольшими либо средними габаритами — соответственно, обслуживают системы не самой большой мощности, предназначены для установки не самой габаритной аппаратуры.

Важным элементом щитков ЩОМ и ЩОУ является DIN-рейка, к которой и подключаются соответствующие устройства и аппараты. Щитки нашего производства являются универсальными моделями, с которыми сочетаются аппараты от самых разных производителей: ДЭК, ИЭК, ABB, Siemens, Legrand и т.д.

Комплект устройств и аппаратов, устанавливаемых на DIN-рейку в щитке ЩОУ, определяется клиентом, предоставляющим необходимую схему. К этим аппаратам могут относиться:

• Модульные контакторы. Приборы, востребованные для использования в щитках, обслуживающих жилые и общественные здания — благодаря надежности и бесшумной работе без вибрации.
• Расцепители автоматического выключателя, обеспечивающие отключение системы при скачках напряжения, изменении важных характеристик в цепи, сигнализирующих о нарушении ее работы.
• Сигнальные лампы, благодаря которым упрощается контроль за состоянием электрической цепи, обеспечивается оперативное реагирование на возникающие проблемы.
• Блок-контакты, отвечающие за переключение напряжения в цепи, обеспечивающие блокировку и фиксацию в определенных ситуациях.

Щитки ЩОУ, реализуемые нами, отвечают техническим условиям, необходимым для этой разновидности аппаратуры (ТУ BY 193269486.001-2019). Они изготовлены в соответствии с климатическим исполнением У3: предназначены для использования в умеренном климате в закрытых помещениях (при наличии естественной вентиляции). Подобный тип исполнения щитка наиболее оптимален в наших условиях. Степень стойкости к механическим внешним факторам — М1 (щитки ЩОУ выдерживают вибрацию до 35 герц, без ударов).

Щитки ЩОМ: маркировка

Как читать маркировку щитков ЩОМ и ЩОУ? Начнем с того, чем, собственно ЩОМ отличается от ЩОУ. ЩОМ расшифровывается как «щиток осветительный модульный», ЩОУ — «щиток осветительный утопленный». Соответственно, ЩОМ представляют собой навесные щитки, а ЩОУ — встроенные в стену. Поэтому при указании габаритов щитков для ЩОМ приводятся только стандартные длина, ширина и высота, а для ЩОУ — еще и соответствующие параметры для ниши в стене, куда устанавливается щиток.

Число непосредственно после аббревиатуры ЩОМ или ЩОУ обозначает количество модулей, которое вмещает устройство. Для ЩОМ оно может быть равно 12, 24 или 36, для ЩОУ — 12, 24 или 45.

Кроме этого, указывается степень защиты устройства. Для ЩОМ, как правило, подразумевается степень защиты IP44, для ЩОУ — IP30. Маркировка модели обычно завершается номером ТУ, согласно которому она изготовлена.

Основные причины заказать ЩОМ или ЩОУ в нашей компании:

• Мы занимаемся как производством, так установкой оборудования: заказчику не нужно искать электриков, чтобы установить модульный щиток.
• Все наше оборудование сертифицировано, производство идет с соблюдением всех строжайших требований международного образца.
• Мы напрямую сотрудничаем с европейскими производителями комплектующих, что благоприятно влияет и на качество, и на стоимость нашей продукции.
• Мы всегда гарантируем безукоризненную работу — с предоставлением соответствующих документов. Выполняем заказы точно в срок и неукоснительно соблюдаем все правила, предъявляемые к установке электрощитового оборудования.

Модификация щитков в зависимости от способа ввода

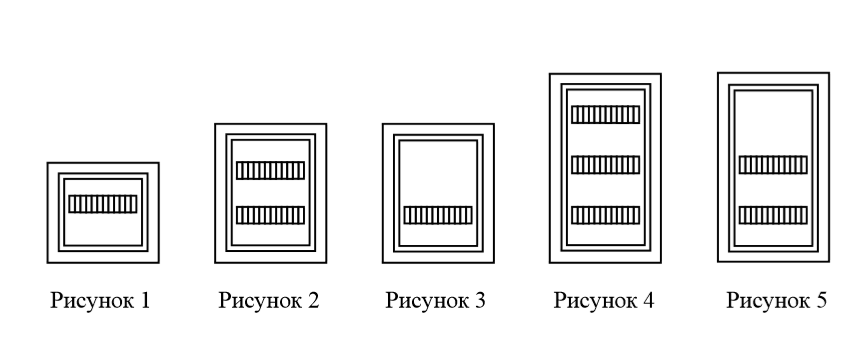

Общий внешний вид и габариты щитков ЩОМ, ЩОУ

Тип щитка	Общий вид щитка, № рисунка	Размеры щитка (высота,× ширина × глубина), мм	Размеры ниши в стене (высота × ширина × глубина), мм
ЩОМ-12	1	300 × 350 × 132	—
ЩОМ-24	2	450 × 350 × 132	—
ЩОМ-24-К	3	450 × 350 × 132	—
ЩОМ-36	4	600 × 350 × 132	—
ЩОМ-36-К	5	600 × 350 × 132	—
ЩОУ-12	1	270 × 330 × 122	225 × 285 × 135
ЩОУ-24	2	440 × 350 × 110	385 × 295 × 125
ЩОУ-24-К	3	440 × 350 × 110	385 × 295 × 125
ЩОУ-45	4	560 × 430 × 130	495 × 365 × 135
ЩОУ-45-К	5	560 × 430 × 130	495 × 365 × 135

При изготовлении, в щитках может устанавливаться различное оборудование фирм-изготовителей, конструкция которых предусматривает монтаж на DIN-рейке: ABB, Legrand, Schneider Electric, Siemens, аппараты торговых марок ДЭК и ИЭК и др.

В соответствии со схемой заказчика, в щитках могут устанавливаться различные аппараты с креплением на DIN-рейку.
