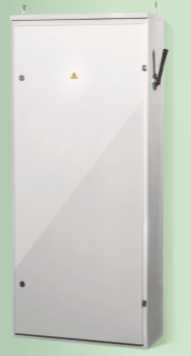

Шкафы распределительные ШР11

Распределительные шкафы серии ШР-11 предназначены для установки в электрощитовых помещениях жилых и общественных зданий.

Силовые шкафы ШР-11 рассчитаны на номинальные токи до 400А и номинальное напряжение до 380В с глухозаземленной нейтралью трехфазного переменного тока частотой 50Гц, с защитой отходящих линий предохранителями ПН2 и ППН.

Наибольшее число и сечение жил проводов или кабелей, присоединяемых к одному вводному зажиму: для шкафов на номинальный ток 250А – 2х95 мм2, для шкафов на номинальный ток 400А – 2х150 мм2.

Изготовление и сборка ШР-11 осуществляется в соответствии с ТУ BY 193269486.001-2019.

Конструкция ШР-11

Конструкция корпуса ШР-11 обеспечивает установку шкафа на пол, либо на цоколь, ввод питающих и вывод отходящих проводников сверху или снизу через гермовводы. Сам шкаф представляет собой цельносварной металлический корпус, в котором устанавливаются вводной выключатель (рубильник) и блоки предохранителей. Каждая фаза рубильника соединяется при помощи шины с блоком предохранителей.

При герметичном исполнении IP54 шкафы имеют высоту с учетом цоколя 1800мм, где высота цоколя 200мм. Степень защиты IP54 пыле-влагозащищенного корпуса ШР-11 позволяют достичь:

• наличие специальных резиновых уплотнений между дверцей и лицевой панелью шкафа;
• наличие гермовводов для ввода кабеля;
• 100% герметичный сварной шов;
• специальная конструкция запорных устройств.
